发布时间：2025-06-04来源：贺泓研究组
????工业废气中多种挥发性有机物（VOCs）在催化燃烧过程中常因相互抑制效应导致净化效率下降，制约催化燃烧技术的推广应用。针对这一问题，研究团队采用载体缺陷调控方法（高温氢还原晶型转换TiO2载体，TiO2-800），成功构建了富含氧空位簇且贵金属与载体具有强相互作用的0.6Pt/TiO2-800催化剂。与传统0.6Pt/TiO2-Rutile（同晶型同贵金属负载）相比，0.6Pt/TiO2-800在常见甲苯、丙酮混合VOCs催化燃烧中，实现了从抑制效应到协同促进的逆转。通过实验联合理论计算表明，TiO2载体富集的氧空位簇促进了TiO2向Pt纳米颗粒转移电子，有效稳定了低价态Pt0物种，从而提升了催化活性。相较于完美TiO2载体，氧空位团簇调制的Pt颗粒更有利于VOCs和氧气的吸附活化。
????该研究通过实验与理论计算相结合，阐明了Pt-TiO2界面电子相互作用机制与催化性能之间的内在联系，不仅加深了对金属-载体协同效应的理解，也为破解混合VOCs协同净化中的相互抑制效应提供了全新思路，对推动工业VOCs治理技术的升级具有重要的理论价值与应用前景。相关研究成果以题为 Tuning Pt-TiO2 Interactions to Switch Inhibition to Synergy in Toluene–Acetone Mixture Combustion的封面论文形式，发表于环境催化领域TOP期刊Environmental Science & Technology上。中国科学院大学博士生陆宇琴为论文第一作者，中国科学院城市环境研究所邓华研究员和中国科学院生态环境研究中心王莲副研究员为论文共同通讯作者。
????本研究得到了国家自然科学基金项目（52270111, 52225004, 52470133）、福建省自然科学基金（2024J010042）、“自净城市”制高点项目（NO. IUE-CERAE-202401）等项目的共同资助。
?

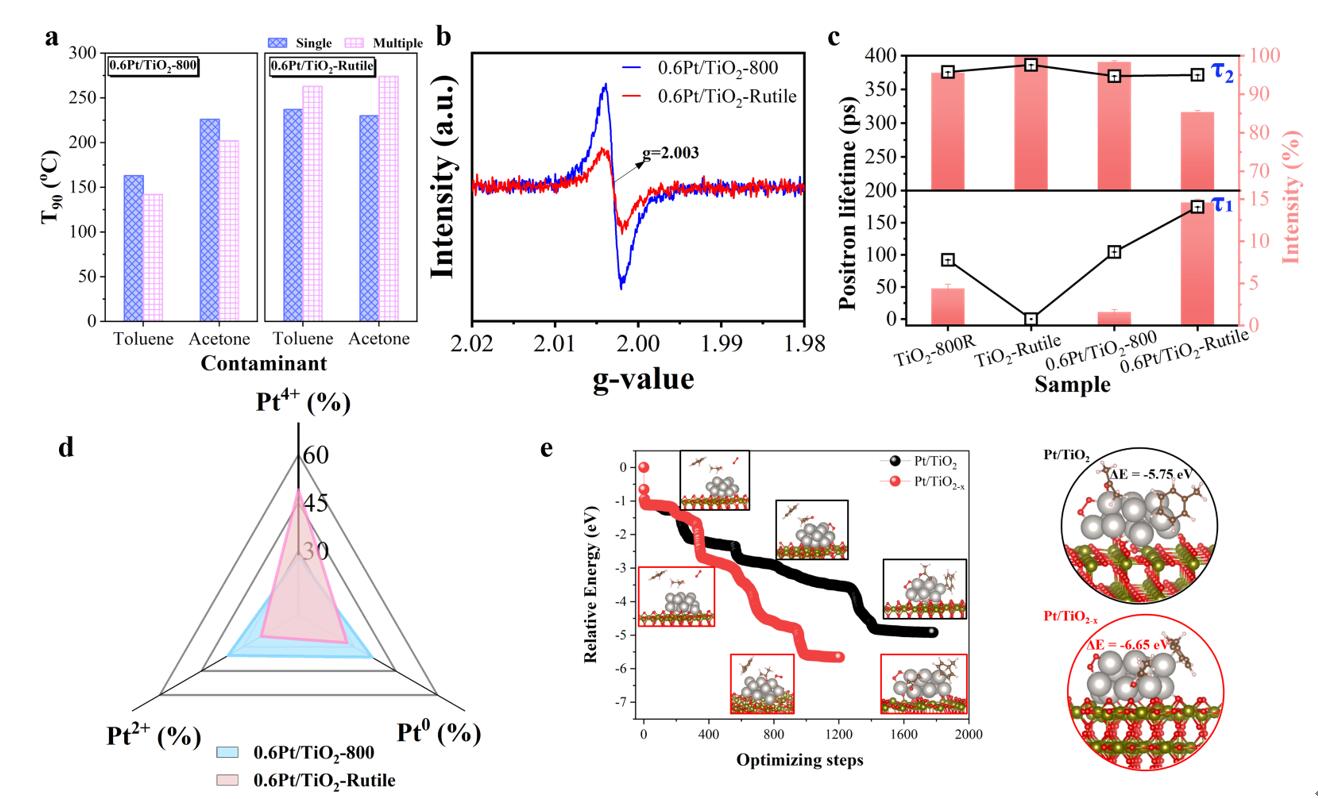

图1 Pt/TiO2催化剂的协同催化VOCs混合物性能及其结构特征分析
??论文链接
附件下载：
